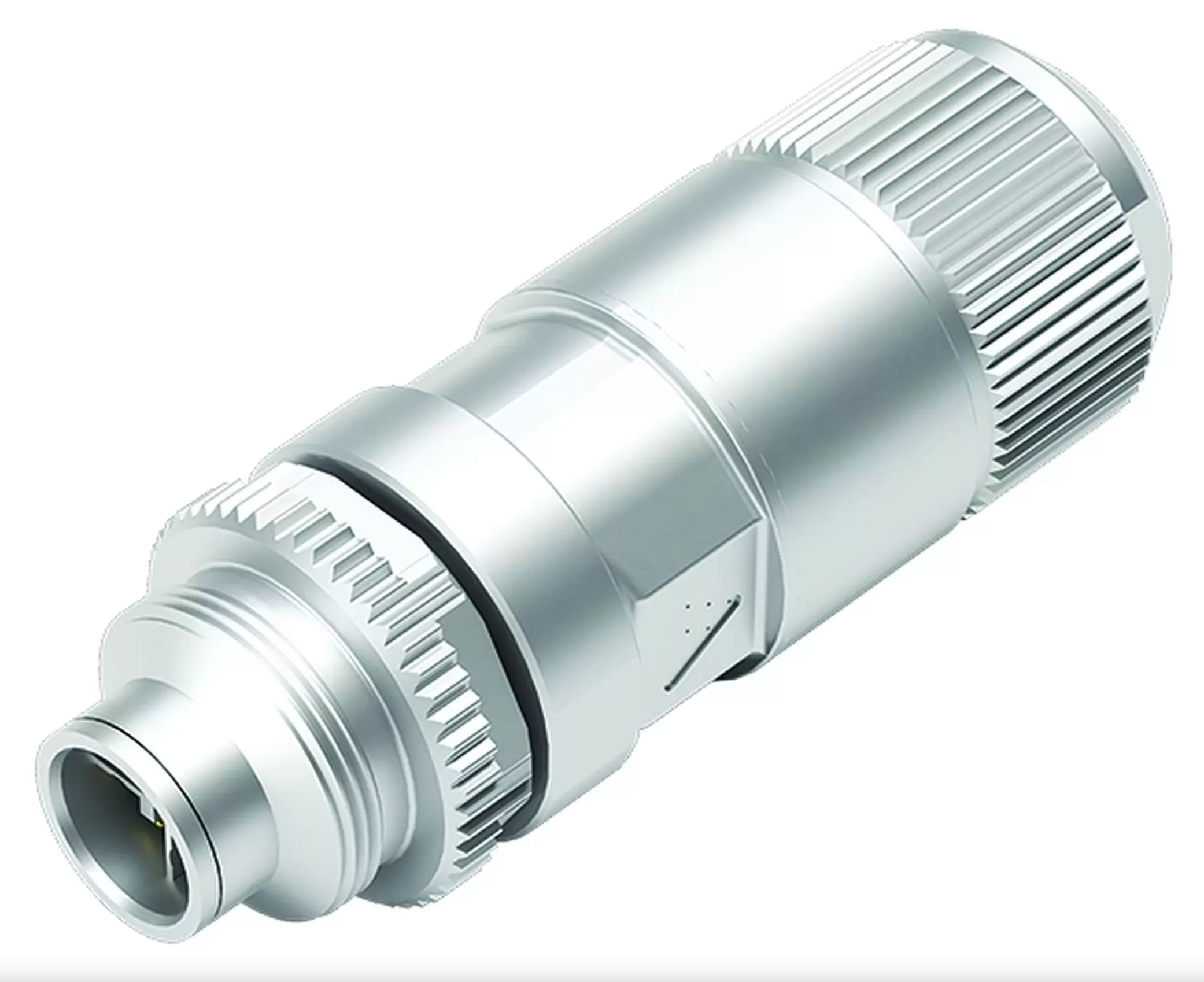

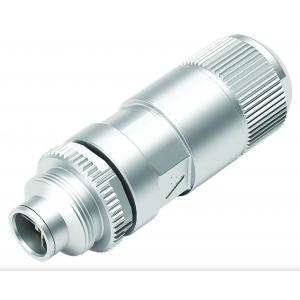

Binder小型M16-X扣連接器99 4171 00 08
binder415系列的X編碼M16連接器具有高達10Gbits/s的數據傳輸速率。8芯產品包括一個針頭、孔頭電纜連接器和孔頭法蘭座。對插使用后具有IP67防護等級。它們可采用浸焊或絕緣位移連接。
外殼材料 壓鑄鋅, 鎳 接觸體材料 PA (UL94V-0) 接觸材料 銅鋅 (黃銅) 接觸面 Au (金)
Binder小型M16-X扣連接器99 4171 00 08
連接器樣式 直頭針頭電纜連接器
版本 直頭針頭電纜連接器
連接器鎖定裝置 螺釘
接線方式 IDC
防護等級 IP67
導線截面積 AWG 24-22/1, AWG 27-22/7
電纜出口直徑 5.5-9.0mm
工作溫度 -40 °C / 85°C
插撥次數 > 100 插拔次數
重量 (gr) 62.41
電氣參數
額定電壓 50V (AC)/60V (DC)
額定沖擊電壓 800V
額定電流 0.5A
絕緣電阻 > 108 Ω
污染等級 3
過壓類別 II
材料組 II
EMV合規性 可接屏蔽
屏蔽連接 屏蔽夾緊
安全提示
連接器在負載下不得插拔。不遵守和使用不當會造成人身傷害。
連接器的開發是為了應用于工廠工程、控制和電氣設備建設。用戶有責任檢查連接器是否也能用于其他領域的應用。
為防止意外打開連接器，當使用在有觸碰危險的電壓的電路中時，必須用合適的氰基丙烯酸酯粘合劑將外殼和連接器頭之間的螺紋固定。這不適用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV電路中使用的連接器。
用于有觸電危險電壓的電路中的連接器，只能由受過電氣工程培訓的人員安裝和使用，或在其監督下安裝和使用，同時考慮到適用的規定和標準。
用戶必須采取適當的安全防范措施，以確保連接器不能意外斷開
